Beschreibung
Keramische Kaskaden-Mini-Ring-Hochleistungspackungen bieten im Vergleich zu anderen Füllkörpern bemerkenswerte Kapazitätsvorteile und einen geringeren Druckabfall. Diese fortschrittlichen Packungen weisen durchgängig Kapazitätsverbesserungen von bis zu 15% bei verschiedenen Anwendungen auf, ohne dass die Effizienz darunter leidet. Die außergewöhnliche mechanische Integrität dieser Hochleistungspackungen ermöglicht es Verarbeitern, Tiefbetten zu spezifizieren, ohne dass es zu einer Verformung der Packung kommt. Beide Hochleistungspackungen sind in verschiedenen Größen erhältlich und mit praktisch allen metallischen Werkstoffen kompatibel. Die Cascade Mini Ring Random-Packungen stellen die Spitze der aktuellen Random-Packungsdesigns dar.
Niedriges Aspektverhältnis (1/3 bis 1/2 von H/D) - Schlüssel zu optimaler Stoffaustauschleistung: Der Cascade Mini Ring, eine erfolgreiche Füllkörperpackung der dritten Generation, wird seit seiner Einführung weltweit in Destillations-, Absorptions- und Stripperkolonnen eingesetzt. Seine überragende Leistung hat sich in Tausenden von erfolgreichen Installationen bewährt und macht ihn zur bevorzugten Füllkörperpackung für die meisten lizenzierten Prozesse.
Unter den vielen auf dem Markt erhältlichen Zufallspackungen ist die Bahrtuchring ist seit mehreren Jahrzehnten beliebt. Charakteristisch für den Pallring (und die meisten anderen zylindrischen ringförmigen Packungen) ist eine Höhe, die dem Ringdurchmesser entspricht, was zu einem Verhältnis von Höhe zu Durchmesser von 1,0 führt. Im Gegensatz dazu weist die Cascade Mini Ring Random Packung ein Seitenverhältnis von nur 1:3 auf, was bedeutet, dass ihre Höhe typischerweise nur 1/3 ihres Durchmessers beträgt. Diese scheinbar geringfügige Änderung der Geometrie hat jedoch erhebliche Auswirkungen auf die Prozessleistung der Packung. Beim Einbringen in einen Turm neigen die "flachen" CMR-Ringe dazu, sich vorzugsweise in einer nahezu horizontalen Position auszurichten, wobei ihre zylindrische Achse überwiegend mit dem Dampf- und Flüssigkeitsstrom ausgerichtet ist. Dies steht im Gegensatz zu der Tendenz von Ringen mit hohem Aspektverhältnis wie dem Pall-Ring, sich bevorzugt auf der Seite auszurichten (Zylinderachse eher horizontal als vertikal).
Leistung des Kaskaden-Mini-Rings: Diese bevorzugte Ausrichtung des Kaskaden-Mini-Rings (CMR-Ring) führt zu erheblichen Verbesserungen des Prozesses, die sich in einer höheren Effizienz des Stoffaustauschs und einer insgesamt höheren Betriebseffizienz niederschlagen.

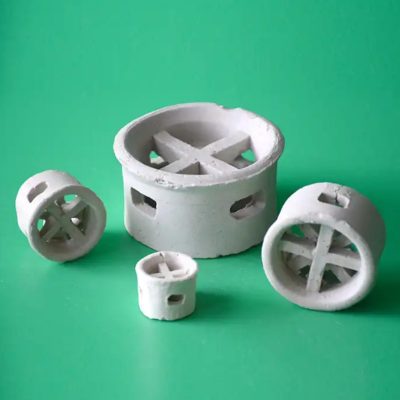

Spezifikation der keramischen Kaskadenringe
Leistung eines keramischen Kaskadenrings
- Geringerer Druckverlust: Die überwiegende Ausrichtung der größten Öffnung in Richtung des Dampfstroms erleichtert den Dampfdurchgang und führt zu einem geringeren Druckverlust.
- Erhöhte Kapazität: Durch den geringeren Druckabfall wird der Betriebspunkt weiter vom kritischen Druckabfall entfernt, bei dem es zu einer Überflutung kommt (typischerweise 1-2 in. wc/ft oder 10-20 mbar/m). Dies führt zu einer zusätzlichen Dampf-/Flüssigkeitskapazität.
- Verbesserte Verschmutzungsresistenz: Feststoffe, die in das Füllkörperbett eindringen, werden von der Flüssigkeit effektiver durch die Füllkörpermatrix gespült, was die Verschmutzungsresistenz verbessert.Verbesserte Effizienz: Der Cascade Mini Ring (CMR-Packung) weist eine bevorzugte Ausrichtung auf, wobei der größte Teil der Oberfläche vertikal im Turm angeordnet ist und nicht horizontal. Diese Ausrichtung ist vorteilhaft für den Stoffaustausch und gewährleistet eine effektive Benetzung eines möglichst großen Oberflächenbereichs. Horizontale Oberflächen, die von der rieselnden Flüssigkeit abgeschirmt sind, sind in der Regel trocken und tragen nur wenig zum Stoffübergangsprozess bei.
- Der Ersatz von PALL-RING durch Cascade Mini Ring (CMR-Ring) führt zu deutlichen Kapazitäts- und Druckverlust- und/oder Effizienzsteigerungen, je nach der vom Konstrukteur gewählten Option. Das hohe Verhältnis von Festigkeit zu Gewicht der CMR-Packung ermöglicht tiefe Betten und minimiert den Bedarf an Stützplatten und Verteilern. CMR-Packungen sind kompressionsbeständig und lassen sich bei Revisionen leicht entfernen.

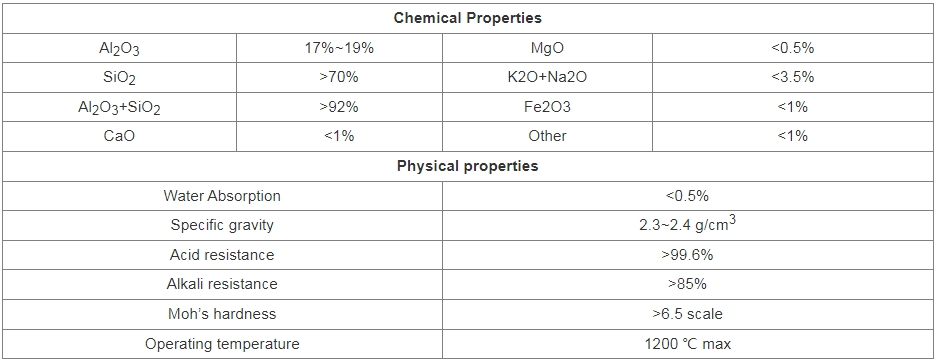

Physikalische und chemische Eigenschaften:
Keramischer Kaskadenring Anwendung
Keramische Kaskaden-Miniringe werden in der chemischen Industrie, in metallurgischen Prozessen, in der Kohlengasindustrie, in der Sauerstoffproduktion und in vielen anderen Bereichen eingesetzt, z. B. in Trocknungskolonnen, Absorptionskolonnen, Kühltürmen, Wäschertürmen und Aktivatorenkolonnen.
Verpackung und Lieferung für Metallkaskadenring
Gewebte Plastiktüte, Tonne, Karton, oder verpackt als Ihre Anfrage.
Zertifikat
Unser Service
1. Kostenlose Probe
2. Vollständige Qualitäts- und Materialzertifizierung verfügbar
3. Ab Lager verfügbar
4. Erhältlich in großen 1m³-Säcken oder kleineren 100L-Säcken
5. Keine Mindestbestellmengen
6. Mechanisch robust und für den Einsatz in Tiefbetten geeignet
